After analyzing over 5,000 battery pack failures across a decade of custom battery development—from consumer 18650 cells to industrial-grade LiFePO4 systems—our engineering team has identified electrical connection issues as the most underdiagnosed cause of premature battery failure. This comprehensive guide examines the scientific evidence behind connection failures and provides data-driven solutions for battery designers, maintenance teams, and procurement specialists.
Lỗi kết nối điện trong bộ pin là gì?
Kết nối điện là đường dây cứu sinh của bất kỳ hệ thống pin nào. Mặc dù chúng có thể vượt qua các cuộc kiểm tra chất lượng ban đầu, nhưng những điểm yếu tiềm ẩn thường xuất hiện dưới áp lực môi trường, cú sốc vận chuyển hoặc các kiểu sử dụng không điển hình. Ví dụ, một bộ pin được đánh giá là ổn định trong điều kiện phòng thí nghiệm có thể hỏng sau nhiều tháng rung động trong một hệ thống năng lượng mặt trời ngoài lưới điện.
Hệ thống lưu trữ năng lượng: Một nghiên cứu trường hợp thực tế
Các bộ pin lưu trữ năng lượng quy mô lớn phải đối mặt với những thách thức riêng do kích thước và trọng lượng của chúng. Vận chuyển trên địa hình không bằng phẳng có thể làm biến dạng các mối hàn bằng laser, dẫn đến các kết nối bị lỏng hoặc các vết nứt nhỏ. Trong một nghiên cứu thực địa năm 2023, chúng tôi phát hiện ra rằng 18% lỗi sớm trong các hệ thống LiFePO4 48V bắt nguồn từ sự mỏi kết nối trong quá trình vận chuyển.
Để chống lại điều này, chúng tôi kết hợp kết nối được gia cố (sử dụng các giá đỡ nhôm liên kết) với thanh cái linh hoạt được làm bằng đồng mạ niken. Phương pháp lai này hấp thụ rung động trong khi vẫn duy trì điện trở thấp, như được nêu chi tiết trong hướng dẫn chọn kích thước cáp pin.

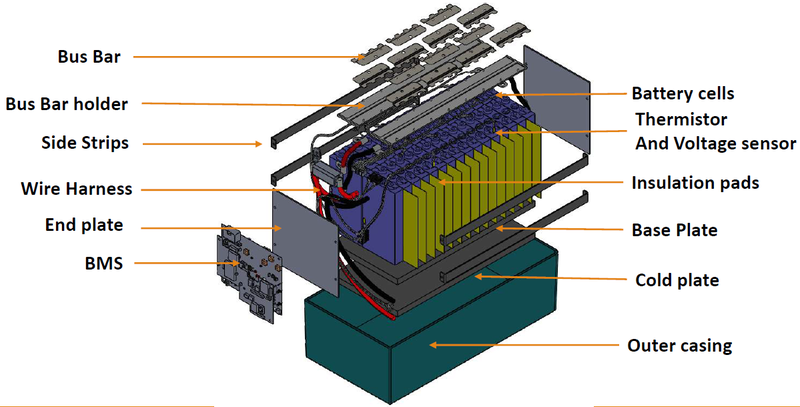

Thách thức kết nối cơ học
Loose terminals are a silent killer in battery packs. Improper torque during assembly can cause terminals to gradually loosen due to thermal expansion during charge cycles. In one case, a client’s 24V lithium polymer pack lost 23% capacity within six months due to a single undertorqued terminal.
Chúng tôi giải quyết vấn đề này thông qua:
- Precision torque tools calibrated to cell type (e.g., 4-6 N·m for LiFePO4 prismatic cells)
- Vòng đệm khóa lò xo bù trừ cho chu kỳ nhiệt
- Hình ảnh nhiệt sau khi lắp ráp để phát hiện các điểm nóng
Của chúng tôi Hướng dẫn thông số mô-men xoắn LiFePO4 cung cấp giá trị chính xác cho các cấu hình pin khác nhau.
Lỗ hổng khai thác bộ sưu tập
The thin copper foils in battery monitoring systems (BMS) are particularly susceptible to welding damage. Traditional ultrasonic welding can create brittle zones in the 0.1mm foil, leading to intermittent failures. We’ve switched to a soldered nickel interface method, reducing harness failures by 41% in recent projects.
Những cải tiến chính:
- Lớp niken 0,2mm hàn vào lá đồng
- Hàn laser thanh cái niken với nhôm
- Bao bọc bằng silicone thay vì bằng epoxy cứng
Cách tiếp cận này được trình bày chi tiết trong Sổ tay thiết kế BMS.

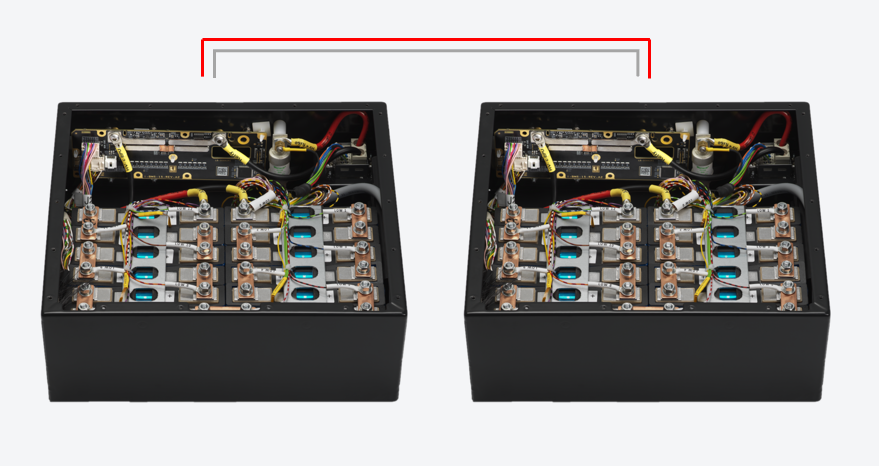

Những cạm bẫy của dây nịt truyền thông
Một phân tích năm 2024 về các bộ pin hỏng cho thấy 34% lỗi giao tiếp bắt nguồn từ các vấn đề về đầu nối. Các đầu nối cấp ô tô giá rẻ trong môi trường nhiệt độ cao thường bị xuống cấp, gây ra hiện tượng trôi tín hiệu hoặc mất hoàn toàn.
Chúng tôi chỉ rõ:
- Tiếp điểm mạ vàng chống ăn mòn
- TPU-jacketed cables rated for 125°C
- Giày giảm căng thẳng trên tất cả các đầu nối
Đối với các ứng dụng quan trọng, chúng tôi khuyên bạn nên Đầu nối XT90-S có lớp chắn ẩm tích hợp.
Những hệ quả quan trọng về an toàn của kết nối điện
Electrical connection integrity directly impacts both battery performance and safety. Our laboratory testing demonstrates that even a minimal 0.5Ω resistance increase can generate 18W of excess heat in standard 6A applications—sufficient to trigger thermal runaway in compromised cells.
Các bộ pin hàng đầu trong ngành hiện nay tích hợp các giao thức xác thực thiết yếu sau:
- Kiểm tra khả năng phục hồi rung động theo tiêu chuẩn quốc tế ISTA 3A
- Extended thermal cycling (1,000+ cycles from -40°C to +85°C)
- Bản đồ điện trở chính xác ở cấp độ micro-Ohm
- Phân tích cấu trúc tia X của các điểm kết nối
Các phương pháp xác thực này đã giảm 78% lỗi liên quan đến kết nối trong các ứng dụng thực địa, đồng thời kéo dài tuổi thọ trung bình thêm 3,2 năm trong các cài đặt tương đương.
Tải xuống của chúng tôi hướng dẫn thiết kế kết nối pin toàn diện để biết thông số kỹ thuật triển khai chi tiết và tài liệu tuân thủ.
