Việc lựa chọn và lắp đặt đầu nối phù hợp có tác động đáng kể đến hiệu suất và tuổi thọ của bộ pin tùy chỉnh. Trong số các thành phần khác nhau trong hệ thống pin, đầu nối thường ít được chú ý hơn mức chúng đáng được quan tâm mặc dù chúng có vai trò quan trọng trong việc xác định hiệu suất cung cấp điện và độ an toàn của toàn bộ hệ thống. Đầu nối XT60 và XT90 đóng vai trò là các liên kết thiết yếu trong các thiết lập pin trên nhiều ứng dụng, từ máy bay không người lái và xe điều khiển từ xa đến xe điện và thiết bị công nghiệp. Hướng dẫn toàn diện này xem xét các biện pháp thực hành tốt nhất để lắp đặt, bảo trì và khắc phục sự cố cho các thành phần quan trọng này để đảm bảo hiệu suất và độ an toàn tối ưu trong các ứng dụng pin của bạn.
Đầu nối XT60 và XT90 là gì?
Đầu nối XT60 và XT90 là đầu nối điện hiệu suất cao được thiết kế cho các ứng dụng yêu cầu truyền tải điện đáng tin cậy. Các con số trong tên của chúng biểu thị khả năng dẫn dòng điện của chúng, với XT60 xử lý lên đến 60-75 ampe và XT90 xử lý dòng điện liên tục 90-120 ampe. Các đầu nối chắc chắn này có cơ chế khóa an toàn giúp ngăn ngừa tình trạng ngắt kết nối ngẫu nhiên trong quá trình vận hành.

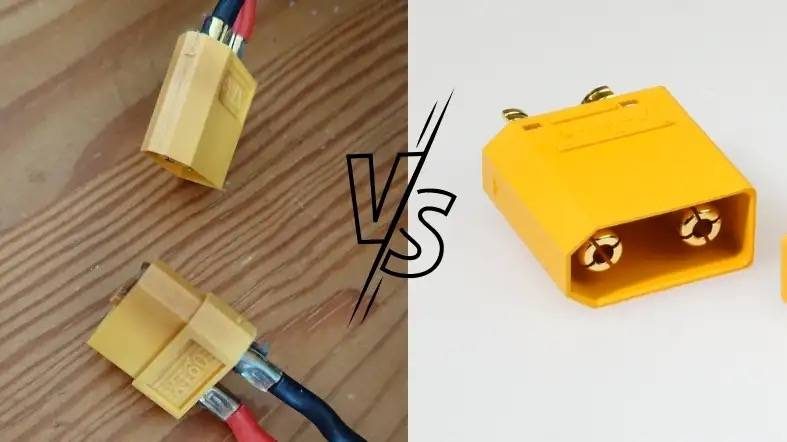

Sự khác biệt chính giữa các đầu nối này nằm ở kích thước và khả năng xử lý công suất của chúng. Đầu nối XT90 lớn hơn và nặng hơn so với đầu nối XT60, khiến chúng trở nên lý tưởng cho các ứng dụng công suất cao như xe điện và thiết bị công nghiệp. Đầu nối XT60 nhỏ hơn và nhẹ hơn, phù hợp hơn cho các ứng dụng mà cân nhắc về không gian và trọng lượng là quan trọng, chẳng hạn như máy bay không người lái và xe RC.
Kỹ thuật lắp đặt chuyên nghiệp
Quy trình hàn để có kết nối tối ưu
Proper soldering technique is crucial when installing XT60 and XT90 connectors. I always start by preparing my workspace with a high-quality soldering iron capable of reaching temperatures above 400°C to ensure effective heat transfer. This high temperature is necessary because these connectors have large contact surfaces that quickly absorb heat.
Trước khi bắt đầu quá trình hàn, tôi trượt ống co nhiệt vào dây và đặt nó đủ xa để tránh co sớm do nhiệt hàn. Việc tráng thiếc trước các đầu dây là điều cần thiết để đảm bảo chúng vừa khít với đầu nối trong khi vẫn cung cấp tiếp xúc điện tuyệt vời.
Lựa chọn cỡ dây cho các mức dòng điện khác nhau
Cỡ dây bạn chọn phải phù hợp với yêu cầu hiện tại của ứng dụng. Đối với đầu nối XT60 xử lý tới 60 ampe, tôi thường khuyên dùng dây silicon 12-14 AWG cho hầu hết các ứng dụng. Đối với đầu nối XT90 và khả năng chịu dòng điện cao hơn, dây 10-12 AWG phù hợp hơn để tránh sụt áp và quá nhiệt.
Bạn có thể tìm thấy khuyến nghị về kích thước dây hoàn chỉnh của chúng tôi trong hướng dẫn kích thước cáp pin. Hãy nhớ rằng cáp quá nhỏ có thể gây mất điện đáng kể và tiềm ẩn nguy cơ mất an toàn.
Thực hành tốt nhất về co nhiệt và cách nhiệt
Proper insulation prevents short circuits that could damage your battery or create safety hazards. After soldering, I always ensure connections are protected with high-quality heat shrink tubing that extends beyond the connector’s base. This provides strain relief and environmental protection.
For applications exposed to moisture, additional waterproofing measures are essential. While standard XT60 and XT90 connectors aren’t inherently waterproof, you can enhance their water resistance using waterproof enclosures, specialized electrical grease, or waterproof sealants.
Kỹ thuật chống tia lửa trong quá trình lắp đặt
Việc ngăn ngừa tia lửa là rất quan trọng khi làm việc với các kết nối ắc quy dòng điện cao. Tôi khuyên bạn nên sử dụng đầu nối chống tia lửa XT90-S cho các ứng dụng công suất cao, có mạch sạc trước giúp loại bỏ tia lửa trong quá trình kết nối. Đối với các đầu nối tiêu chuẩn, việc kết nối cực âm trước và ngắt kết nối sau cùng sẽ giảm nguy cơ tia lửa.
Tìm hiểu thêm về cách xử lý các kết nối điện áp cao một cách an toàn trong hướng dẫn an toàn pin lithium.
Công cụ và thiết bị cho kết quả chuyên nghiệp

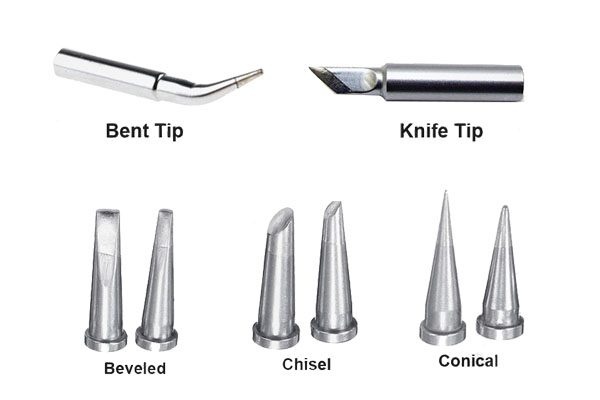

Lắp đặt chuyên nghiệp đòi hỏi phải có đúng công cụ. Tôi thấy rằng đầu hàn lớn (Loại C) hoạt động tốt nhất cho đầu nối XT60 và XT90 vì nó vừa khít bên trong đầu nối tròn và truyền nhiệt hiệu quả. Một mỏ hàn công suất cao (80-100W) đảm bảo làm nóng nhanh mà không làm hỏng vỏ nylon.
Các công cụ thiết yếu khác bao gồm tay đỡ hoặc kẹp để cố định các đầu nối trong quá trình hàn, một dụng cụ tuốt dây tốt, ống co nhiệt chất lượng và một vạn năng kế để kiểm tra các kết nối. Để kiểm tra các ứng dụng dòng điện cao, hãy cân nhắc đầu tư vào một máy kiểm tra tải như đã nêu chi tiết trong hướng dẫn kiểm tra tải pin.
Kiểm tra và xác minh chất lượng kết nối
Kỹ thuật đo điện trở
Điện trở kết nối thấp rất quan trọng đối với việc cung cấp điện hiệu quả và ngăn ngừa sự tích tụ nhiệt. Tôi thường xuyên đo điện trở trên các kết nối mới lắp đặt bằng đồng hồ vạn năng chất lượng cao có độ phân giải miliohm. Một đầu nối XT60 hoặc XT90 được lắp đặt đúng cách sẽ cho thấy điện trở rất thấp, thường là dưới 0,005 ohm.
Các chỉ số điện trở cao cho thấy kết nối kém sẽ gây lãng phí điện năng và tỏa nhiệt quá mức trong quá trình hoạt động. Kết quả thử nghiệm cho thấy trong số các loại đầu nối khác nhau, đầu nối XT60 được lắp đặt đúng cách hoạt động cực kỳ tốt, thậm chí còn tốt hơn mong đợi khi so sánh với các đầu nối XT90 trong một số trường hợp.
Hình ảnh nhiệt để xác minh chất lượng kết nối
Một trong những phương pháp xác minh yêu thích của tôi liên quan đến việc sử dụng hình ảnh nhiệt trong quá trình kiểm tra tải. Ngay cả các kết nối đo tốt bằng đồng hồ vạn năng cũng có thể phát triển các điểm nóng dưới tải. Tôi khuyên bạn nên áp dụng 50-75% dòng điện định mức trong vài phút, sau đó sử dụng camera nhiệt để kiểm tra xem có gia nhiệt không đều không.
Các kết nối chất lượng sẽ tỏa nhiệt đều và duy trì độ mát tương đối, trong khi các kết nối kém sẽ tạo ra các điểm nóng có thể dễ dàng xác định bằng hình ảnh nhiệt. Tìm hiểu thêm về quản lý nhiệt trong hướng dẫn về pin mật độ năng lượng.
Quy trình kiểm tra tải cho các ứng dụng dòng điện cao
Đối với các ứng dụng dòng điện cao quan trọng, tôi thực hiện thử nghiệm tải toàn diện để xác minh hiệu suất của đầu nối. Thử nghiệm đã chỉ ra rằng dưới tải dòng điện cao, đầu nối sẽ nóng lên nhưng không gây đau khi chạm vào. Đầu nối XT60 và XT90 thường sẽ có cảm giác ấm nhất khi dòng điện chạy qua chúng hai lần trong quá trình thử nghiệm.
Giám sát sụt áp trong quá trình thử tải cung cấp thông tin chi tiết có giá trị về chất lượng kết nối. Sụt áp tối thiểu cho thấy kết nối hiệu quả, trong khi sụt áp đáng kể báo hiệu các vấn đề về điện trở cần giải quyết trước khi triển khai.
Các lỗi cài đặt thường gặp và cách tránh chúng
The most frequent error I encounter is insufficient heating during soldering. When the connector isn’t thoroughly heated, solder doesn’t flow properly, creating cold joints that fail prematurely. Always ensure the connector is hot enough for solder to flow freely while keeping heating time minimal to protect the nylon housing.
Một lỗi phổ biến khác là làm tan chảy vỏ đầu nối do nhiệt độ quá cao. Sử dụng bộ tản nhiệt bằng cách cắm đầu nối khác trước khi hàn giúp bảo vệ các điểm tiếp xúc và ngăn chúng di chuyển khi vỏ nóng lên.
Danh sách kiểm tra xác minh chất lượng
Trước khi hoàn tất bất kỳ cài đặt nào, tôi xác minh:
- Độ an toàn vật lý của kết nối (không bị dịch chuyển khi bị kéo)
- Dòng hàn thích hợp không có mối hàn lạnh nào nhìn thấy được
- Phạm vi co nhiệt mở rộng vượt quá các điểm biến dạng
- Đọc điện trở thấp trên kết nối
- Nhiệt độ tối thiểu dưới tải hoạt động bình thường
- Xác minh cực tính thích hợp (rất quan trọng để ngăn ngừa hư hỏng)
Hoàn tất quy trình xác minh này để đảm bảo kết nối của bạn sẽ hoạt động đáng tin cậy theo thời gian trong gói pin lithium tùy chỉnh.
Bảo trì phòng ngừa để có độ tin cậy lâu dài
Hướng dẫn kiểm tra thường xuyên cho các môi trường khác nhau
Điều kiện môi trường ảnh hưởng đáng kể đến tuổi thọ của đầu nối. Trong môi trường sạch sẽ, được kiểm soát, tôi khuyên bạn nên kiểm tra trực quan 3-6 tháng một lần. Đối với môi trường ngoài trời hoặc khắc nghiệt, kiểm tra hàng tháng là phù hợp hơn.
Đặc biệt chú ý đến các đầu nối được sử dụng trong môi trường ẩm ướt hoặc ven biển, vì sự ăn mòn có thể phát triển nhanh chóng. Đối với các ứng dụng hàng hải, hãy xem xét các khuyến nghị của chúng tôi cho ngăn ngừa ăn mòn cực pin.
Quy trình vệ sinh để duy trì kết nối tối ưu
Giữ cho các đầu nối sạch sẽ đảm bảo tiếp xúc điện tối ưu. Đối với việc bảo trì nhẹ, tôi sử dụng khí nén để loại bỏ bụi và mảnh vụn. Để vệ sinh kỹ hơn, một lượng nhỏ chất tẩy rửa tiếp xúc điện tử trên một miếng vải không xơ sẽ hiệu quả đối với các bề mặt bên ngoài.
Never submerge connectors in cleaning solutions, and always ensure they’re completely dry before reconnecting. Moisture trapped inside can lead to corrosion and connection failures over time.
Dấu hiệu cảnh báo sớm về sự xuống cấp của đầu nối
Catching problems early prevents catastrophic failures. Warning signs include discoloration around contact points, intermittent power delivery, connectors that feel unusually warm during operation, or visible melting of the connector housing. These symptoms indicate it’s time for connector replacement.
Nếu bạn thấy bất kỳ vết thâm đen nào trên đầu nối đực hoặc bị chảy ở các điểm kết nối, điều này cho thấy đầu nối đã quá nóng ở một thời điểm nào đó và cần được xử lý ngay lập tức.
Khuyến nghị thời gian thay thế
Ngay cả những đầu nối tốt nhất cũng có tuổi thọ hữu hạn. Tôi thường khuyên bạn nên thay thế đầu nối XT60 và XT90 sau mỗi 12-18 tháng trong các ứng dụng dòng điện cao thường xuyên sử dụng. Đối với các ứng dụng ít đòi hỏi hoặc sử dụng thỉnh thoảng, việc thay thế sau mỗi 2-3 năm thường là đủ.
Luôn thay thế các đầu nối có dấu hiệu hư hỏng, quá nhiệt hoặc hiệu suất giảm bất kể tuổi thọ. Tìm hiểu thêm về các cân nhắc về vòng đời trong hướng dẫn của chúng tôi kiến thức cơ bản về pin lithium ion.
Chiến lược bảo vệ môi trường
While standard XT60 and XT90 connectors aren’t fully waterproof by default, you can enhance their environmental protection. For outdoor installations, I recommend waterproof enclosures that shield the connection points from direct exposure to moisture.
In environments with temperature extremes, ensure connectors aren’t subjected to forces from thermal expansion of cables by providing adequate strain relief. This prevents stress that can break solder joints over time.
Xử lý sự cố kết nối
Chẩn đoán sự cố sụt áp
Sự sụt giảm điện áp quá mức trên các đầu nối cho thấy các vấn đề về điện trở gây lãng phí điện năng và tỏa nhiệt. Tôi sử dụng đồng hồ vạn năng kỹ thuật số để đo điện áp ở cả hai bên của kết nối khi có tải. Sự sụt giảm vượt quá 0,2V ở dòng điện định mức cho thấy có vấn đề cần chú ý.
Để phân tích năng lượng chi tiết hơn, hãy xem xét các phương pháp được nêu trong hướng dẫn đo công suất pin watt để xác định tình trạng mất hiệu quả trong hệ thống của bạn.
Xác định và sửa chữa các kết nối không liên tục
Intermittent connections are frustrating but usually fixable. If you’re experiencing power fluctuations, first check for physical security of the connection. Sometimes, the brass contacts inside the female connector can spread slightly, resulting in poor contact.
Một cách khắc phục đơn giản là cẩn thận chèn một lưỡi dao mỏng vào các khu vực bên trong của các kết nối bằng đồng thau để hơi tách các đầu nối này ra, cho phép chúng tiếp xúc tốt hơn. Để có giải pháp lâu dài hơn, nên thay thế.
Thách thức quản lý nhiệt trong các cơ sở lắp đặt nhỏ gọn
Trong các lắp đặt chặt chẽ, tản nhiệt trở nên quan trọng. Đầu nối XT tạo ra nhiệt khi chịu tải và nếu không có luồng khí thích hợp, nhiệt này có thể tích tụ, có khả năng làm hỏng đầu nối và các thành phần xung quanh. Tôi đảm bảo khoảng cách ít nhất 1-2 cm xung quanh đầu nối bất cứ khi nào có thể.
Đối với các ứng dụng dòng điện cao trong không gian hạn chế, hãy xem xét các khuyến nghị của chúng tôi trong pin lithium cho hướng dẫn xe đạp điện của bạn, giải quyết những thách thức tương tự về quản lý nhiệt.
Khi nào và Làm thế nào để Nâng cấp Kết nối Không đủ
If your application consistently pushes your connectors to their limits, it’s time to upgrade. I recommend upgrading from XT60 to XT90 when current demands exceed 50A continuously or 60A intermittently, providing a safety margin below the absolute maximum rating.
Khi nâng cấp các đầu nối trên các hệ thống hiện có, hãy nhớ cập nhật tất cả các cặp giao phối và đảm bảo cỡ dây có kích thước phù hợp với khả năng dòng điện cao hơn. Tìm hiểu thêm về các thành phần phù hợp chính xác trong hướng dẫn cấu hình pin nối tiếp-song song.
Kỹ thuật sửa chữa khẩn cấp tại hiện trường
Trong những tình huống khẩn cấp, việc sửa chữa tạm thời có thể giúp bạn hoạt động cho đến khi có thể bảo trì đúng cách. Đối với vỏ bị hỏng, silicone chịu nhiệt độ cao hoặc keo có thể đúc như Sugru có thể cung cấp lớp cách nhiệt tạm thời và hỗ trợ cơ học.
For loose connections, a rubber band strategically placed to hold the connector at the correct angle can maintain electrical contact in a pinch. These are temporary fixes only—plan for proper replacement as soon as possible.
Đảm bảo hiệu suất pin dài hạn thông qua kết nối chất lượng
Việc lựa chọn, lắp đặt và bảo trì đúng cách các đầu nối XT60 và XT90 ảnh hưởng đáng kể đến hiệu suất, độ an toàn và tuổi thọ của hệ thống pin. Những thành phần thường bị bỏ qua này có thể tạo nên sự khác biệt giữa một hệ thống đáng tin cậy và trải nghiệm gây khó chịu cho người dùng.
Khi lựa chọn đầu nối cho ứng dụng của bạn, hãy khớp thông số kỹ thuật với các yêu cầu cụ thể của bạn. Đầu nối XT60 vượt trội trong các ứng dụng công suất vừa phải, trong đó kích thước và trọng lượng là những yếu tố quan trọng cần cân nhắc, cung cấp khả năng xử lý dòng điện lên đến 60-75 ampe trong một hệ số dạng nhỏ gọn. Đầu nối XT90 là lựa chọn phù hợp cho các hệ thống dòng điện cao, trong đó hiệu suất là tối quan trọng, xử lý liên tục 90-120 ampe.
Bằng cách tuân theo các kỹ thuật lắp đặt, quy trình kiểm tra và thực hành bảo trì được nêu trong hướng dẫn này, bạn có thể đảm bảo các kết nối đáng tin cậy giúp tối đa hóa hiệu quả và giảm thiểu các sự cố tiềm ẩn trong hệ thống pin của bạn. Kiểm tra thường xuyên và bảo trì phòng ngừa sẽ kéo dài tuổi thọ của các đầu nối và giúp bảo vệ toàn bộ hệ thống pin của bạn.
