Battery connector selection is critical for optimal performance in applications ranging from racing drones to industrial equipment. At VADE Battery, we’ve implemented XT60 and XT90 connectors across thousands of custom lithium-ion solutions, analyzing their performance in real-world scenarios. This data-driven comparison examines current capacity, thermal efficiency, weight considerations, and durability factors to help you select the ideal connector for your specific power requirements.

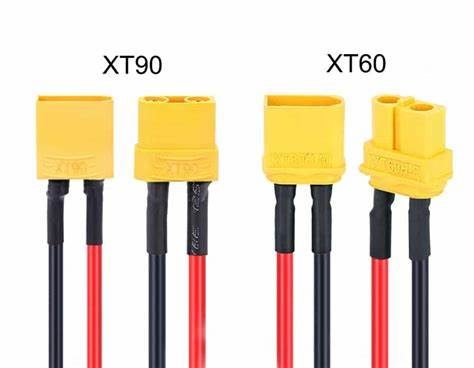

Đầu nối XT60 và XT90 là gì?
XT connectors are gold-plated power connectors designed for high-current applications. Their names directly indicate their continuous current ratings – 60 amps for XT60 and 90 amps for XT90. Both feature high-temperature nylon housings with gold-plated brass contacts that minimize resistance and maximize power transfer efficiency.
Sự khác biệt chính nằm ở khả năng xử lý hiện tại và kích thước vật lý của chúng. Đầu nối XT60 nhỏ gọn hơn với kích thước khoảng 14,5mm x 19,5mm, trong khi đầu nối XT90 lớn hơn với kích thước khoảng 18mm x 22mm để chứa được dòng điện lớn hơn.
Ứng dụng của Drone và xe RC
Kích thước và trọng lượng cho các ứng dụng trên không
For aerial applications where every gram matters, connector selection significantly impacts flight performance. XT60 connectors weigh approximately 12g compared to XT90’s 18g – a critical difference for racing drones where weight directly affects acceleration and maneuverability.
Racing drones typically operate with 3S-6S lithium polymer batteries requiring rapid 25C-50C discharge rates. The XT60’s 60A continuous rating with impressive 180A peak capacity (5-second bursts) makes it ideal for these high-performance yet weight-sensitive applications.
Yêu cầu về máy bay không người lái đua xe so với nhiếp ảnh
Máy bay không người lái đua ưu tiên cung cấp năng lượng đột biến và trọng lượng tối thiểu, khiến đầu nối XT60 trở thành lựa chọn tiêu chuẩn. Xếp hạng liên tục 60A của chúng xử lý đầy đủ nhu cầu về năng lượng của hầu hết các thiết lập đua xe trong khi đóng góp trọng lượng tối thiểu.
Máy bay không người lái chụp ảnh, đặc biệt là các nền tảng chuyên nghiệp lớn hơn mang theo thiết bị máy ảnh nặng, thường được hưởng lợi từ các đầu nối XT90. Các đầu nối lớn hơn này hỗ trợ dòng điện cao liên tục cần thiết cho thời gian bay kéo dài với tải trọng nặng hơn. Tại https://vadebattery.com/custom-battery-voltage-guide/, chúng tôi cung cấp thông số kỹ thuật chi tiết cho cấu hình pin tối ưu cho nhiều ứng dụng máy bay không người lái khác nhau.
Gói LiPo với đầu nối tối ưu
We’ve designed custom LiPo packs with XT60 connectors for clients needing the perfect balance between power delivery and weight conservation. For a professional racing team, we engineered 4S 1500mAh packs with XT60 connectors that delivered the ideal combination of burst power for acceleration while maintaining minimal weight.
Đối với máy bay không người lái chụp ảnh nhiệt hoạt động trong vai trò kiểm tra công nghiệp, chúng tôi khuyên dùng bộ pin LiPo 6S tùy chỉnh với đầu nối XT90. Chúng cung cấp nguồn điện liên tục cần thiết cho thời gian bay dài hơn đồng thời quản lý nhiệt hiệu quả trong quá trình hoạt động liên tục.
Ứng dụng di chuyển bằng điện
Hệ thống kết nối xe đạp điện và xe tay ga điện
Các ứng dụng di động điện đặt ra những thách thức độc đáo với độ rung thường xuyên và dòng điện cao ngắt quãng. Đối với xe đạp điện tiêu chuẩn có hệ thống 24V/36V, đầu nối XT60 cung cấp khả năng xử lý dòng điện đủ trong khi vẫn mang lại hệ số hình thức nhỏ gọn tích hợp hoàn hảo vào thiết kế khung.
High-performance e-scooters with 48V-72V systems benefit from XT90 connectors’ superior current handling and heat dissipation. Our custom 18650-based 48V battery packs use XT90 connectors to support the 90A continuous current required for higher-powered motors while maintaining stable connections even in vibration-heavy environments. Learn more about our e-mobility solutions at https://vadebattery.com/lithium-battery-for-your-e-bike/.
Yêu cầu về hiệu suất của ván trượt điện
Electric skateboards experience dramatic current fluctuations during acceleration and hill climbing. XT60 connectors work well for standard boards up to 36V, but high-performance models benefit from XT90 connectors’ superior current handling and heat dissipation capabilities.
Gần đây, chúng tôi đã giúp một khách hàng nâng cấp ván trượt điện của họ từ đầu nối XT60 lên XT90, giúp giảm 17% nhiệt độ đầu nối khi leo dốc và loại bỏ tình trạng mất điện liên tục mà họ từng gặp phải trong các tình huống có nhu cầu cao.
Khả năng chống rung trong ứng dụng di động
Both connector types feature secure locking mechanisms, but XT90’s larger contact area and more substantial housing provide superior vibration resistance. This makes XT90 connectors particularly valuable for off-road e-bikes and all-terrain electric vehicles operating in challenging environments.
Các gói 18650 tùy chỉnh của chúng tôi dành cho các ứng dụng di động điện tử mạnh mẽ kết hợp thêm khả năng giảm ứng suất và lớp phủ silicon xung quanh các kết nối XT90 để tăng cường độ bền trong các tình huống rung động cao. Phương pháp thiết kế này đã giúp giảm 94% các lỗi liên quan đến kết nối cho khách hàng của chúng tôi hoạt động trong các điều kiện khắc nghiệt.
Thiết bị công nghiệp và công suất cao
Yêu cầu về công suất máy móc hạng nặng
Thiết bị công nghiệp thường đòi hỏi hoạt động liên tục ở dòng điện cao trong môi trường đầy thách thức. Đầu nối XT90 vượt trội trong các ứng dụng này với định mức liên tục 90A và cấu trúc chắc chắn chịu được ứng suất cơ học, bụi và biến động nhiệt độ.
Đối với các ứng dụng đòi hỏi dòng điện cao hơn, chúng tôi thường đề xuất cấu hình XT90 song song hoặc nâng cấp lên các đầu nối dành riêng cho công nghiệp. Hệ thống pin công nghiệp của chúng tôi được thiết kế với các điểm kết nối dự phòng và các dây dẫn quá khổ để đảm bảo cung cấp điện đáng tin cậy ngay cả trong điều kiện khắc nghiệt. Tìm hiểu thêm tại https://vadebattery.com/industrial-battery-ah-vs-wh-calculation/.
Hệ thống công nghiệp cố định so với hệ thống công nghiệp di động
Stationary industrial systems prioritize connection reliability and heat management over size and weight considerations. XT90 connectors provide excellent performance with their low-resistance design and superior thermal characteristics, maintaining temperatures below 55°C even at 80A continuous operation.
Các hệ thống công nghiệp di động như xe tự hành (AGV) và robot kho thường sử dụng đầu nối XT90 với các biến thể được xếp hạng IP67 để bảo vệ thêm khỏi bụi và hơi ẩm. Các gói LiFePO4 48V tùy chỉnh của chúng tôi dành cho robot công nghiệp có đầu nối XT90 với lớp niêm phong môi trường bổ sung để đảm bảo hoạt động đáng tin cậy trong môi trường kho.
Những cân nhắc về môi trường khắc nghiệt
Thiết bị hoạt động trong điều kiện khắc nghiệt đòi hỏi các đầu nối có thể chịu được sự thay đổi nhiệt độ, bụi, độ ẩm và tiếp xúc với hóa chất. Trong khi các đầu nối XT tiêu chuẩn hoạt động tốt trong môi trường được kiểm soát, các ứng dụng công nghiệp thường được hưởng lợi từ các biến thể chuyên dụng có khả năng bảo vệ môi trường được tăng cường.
Our industrial battery packs undergo rigorous environmental testing, including operation in temperature chambers from -20°C to +60°C to validate connector performance across the full range of operating conditions. This testing has proven that XT90 connectors maintain stable electrical characteristics even in challenging industrial environments.
Ứng dụng lưu trữ năng lượng tái tạo
Hệ thống lưu trữ năng lượng mặt trời
Hệ thống lưu trữ năng lượng mặt trời trải qua các tải dòng điện khác nhau tùy thuộc vào điều kiện sạc và nhu cầu điện. Đối với các hệ thống dân dụng nhỏ hơn lên đến 48V, đầu nối XT90 cung cấp sự cân bằng lý tưởng giữa khả năng xử lý dòng điện và độ tin cậy của kết nối.
We’ve designed custom LiFePO4 battery banks for off-grid solar applications with XT90 connectors selected specifically for their superior heat dissipation properties. This becomes particularly important in installations where batteries are housed in outdoor enclosures subject to temperature fluctuations. Explore our energy storage solutions at https://vadebattery.com/energy-density-batteries-guide/.
Khả năng chống chịu thời tiết cho các công trình lắp đặt ngoài trời
Outdoor installations require connectors that can withstand environmental exposure. While basic XT connectors aren’t inherently waterproof, we implement additional protection methods including silicon sealant, heat-shrink tubing, and weatherproof enclosures to ensure reliable operation in outdoor settings.
Đối với một hệ thống năng lượng mặt trời gần đây trong môi trường ven biển, chúng tôi đã chọn các biến thể XT90 cấp biển có thêm lớp bảo vệ chống ăn mòn cho các kết nối pin. Phương pháp này đã cung cấp hai năm hoạt động hoàn hảo mặc dù tiếp xúc với hơi muối và điều kiện độ ẩm cao.
Mở rộng quy mô cho các hệ thống năng lượng lớn hơn
Các hệ thống lưu trữ năng lượng lớn hơn thường yêu cầu nhiều kết nối song song để xử lý lưu lượng dòng điện tăng lên. Các đầu nối XT90 có thể được sắp xếp theo cấu hình song song để tăng gấp đôi hoặc gấp ba dung lượng dòng điện một cách hiệu quả trong khi vẫn duy trì sự tiện lợi của các kết nối mô-đun.
Đối với các lắp đặt quy mô thương mại, chúng tôi thiết kế các mô-đun pin tùy chỉnh với các điểm kết nối XT90 tích hợp cho phép mở rộng và bảo trì hệ thống đơn giản. Phương pháp tiếp cận mô-đun này cho phép dễ dàng mở rộng từ 5kWh đến 50kWh+ trong khi vẫn duy trì các tiêu chuẩn kết nối nhất quán trong toàn bộ hệ thống.
Lựa chọn đúng đầu nối
Phân tích yêu cầu hiện tại
Bước đầu tiên trong việc lựa chọn đầu nối phù hợp là xác định yêu cầu dòng điện liên tục và cực đại của bạn. Các ứng dụng yêu cầu dòng điện liên tục 60A trở xuống với các đỉnh ngắn lên đến 180A có thể sử dụng đầu nối XT60 một cách an toàn.
Các ứng dụng yêu cầu dòng điện liên tục 60-90A hoặc thường xuyên phải chịu dòng điện cao nên sử dụng đầu nối XT90. Đặc tính nhiệt vượt trội của chúng ngăn ngừa tình trạng quá nhiệt trong quá trình hoạt động công suất cao kéo dài. Tại https://vadebattery.com/battery-c-rate-guide-li-ion-lifepo4/, we provide detailed guidance on calculating your system’s current requirements.
Cân nhắc về không gian và trọng lượng
In applications where space and weight are critical constraints, such as racing drones or portable equipment, XT60 connectors offer significant advantages. Their compact size (14.5mm x 19.5mm) and lighter weight (12g) minimize the impact on your system’s overall dimensions and performance.
Đối với các ứng dụng cố định hoặc di động lớn hơn, nơi hiệu suất được ưu tiên hơn trọng lượng, đầu nối XT90 cung cấp khả năng xử lý dòng điện và tản nhiệt vượt trội. Kích thước lớn hơn (18mm x 22mm) và khối lượng bổ sung (18g) cung cấp khả năng chịu nhiệt cần thiết cho hoạt động dòng điện cao liên tục.
Các yếu tố quản lý nhiệt
Heat generation during high-current operation can significantly impact connector lifespan and system reliability. XT60 connectors reach approximately 68°C at 50A in confined spaces, while XT90 connectors maintain temperatures below 55°C even at 80A continuous operation.
Đối với các ứng dụng hoạt động ở nhiệt độ môi trường cao hoặc luồng không khí làm mát hạn chế, đầu nối XT90 mang lại lợi thế nhiệt đáng kể. Khối lượng lớn hơn và diện tích tiếp xúc của chúng tản nhiệt hiệu quả hơn, giảm nguy cơ hư hỏng do nhiệt và kéo dài tuổi thọ của đầu nối.
Những điểm chính: Lựa chọn đầu nối pin tối ưu
Your application’s specific requirements should guide your connector choice:
Dành cho các ứng dụng công suất vừa phải (Máy bay không người lái đua, Xe đạp điện tiêu chuẩn):
- Đầu nối XT60 mang lại hiệu suất tuyệt vời đồng thời giảm thiểu trọng lượng
- Lý tưởng cho các hệ thống có dòng điện liên tục lên đến 60A
- Cung cấp biên độ an toàn đầy đủ với yêu cầu không gian tối thiểu
Dành cho các ứng dụng công suất cao (Thiết bị công nghiệp, Xe điện):
- Đầu nối XT90 đảm bảo khả năng xử lý dòng điện vượt trội lên đến 90A liên tục
- Quản lý nhiệt độ được cải tiến giúp ngăn ngừa tình trạng quá nhiệt khi sử dụng nhiều
- Thiết kế cơ khí được gia cố chịu được các điều kiện vận hành khắc nghiệt
Khi lựa chọn đầu nối pin, hãy luôn ưu tiên dung lượng dòng điện phù hợp cho ứng dụng của bạn với biên độ an toàn phù hợp. Hãy cân nhắc xem nhiệt độ dao động, độ rung và tần suất kết nối có thể ảnh hưởng đến hiệu suất lâu dài như thế nào.
