Là một kỹ sư của VADE Battery chuyên về các giải pháp pin sạc tùy chỉnh, tôi rất vui được chia sẻ chuyên môn của chúng tôi về việc kiểm tra điện áp pin điện thoại di động. Kỹ năng quan trọng này giúp chẩn đoán tình trạng pin và tối ưu hóa hiệu suất thiết bị. Hãy cùng theo dõi quy trình từng bước do nhà sản xuất Vade Battery trình bày, cùng với những hiểu biết sâu sắc hơn từ kinh nghiệm của chúng tôi trong sản xuất pin lithium-ion, LiFePO4 và pin tùy chỉnh.
Công cụ và vật liệu cần thiết
- Đồng hồ vạn năng
- Pin điện thoại di động
Phương pháp từng bước

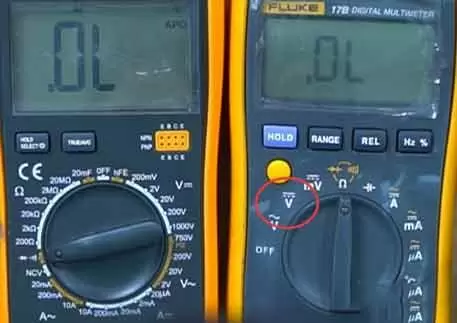

Bước 1: Cài đặt Đồng hồ vạn năng cho các thiết bị không có thang đo
Nếu bạn đang sử dụng đồng hồ vạn năng không có thang đo như trong hình, chỉ cần đặt mặt số ở vị trí điện áp DC. Cài đặt này phù hợp với hầu hết các phép đo điện áp cơ bản của pin điện thoại di động.
Mẹo chuyên nghiệp: Tại VADE Battery, chúng tôi sử dụng đồng hồ vạn năng có độ chính xác cao cho quy trình sản xuất pin lithium tùy chỉnh, đảm bảo kết quả đo chính xác mọi lúc.

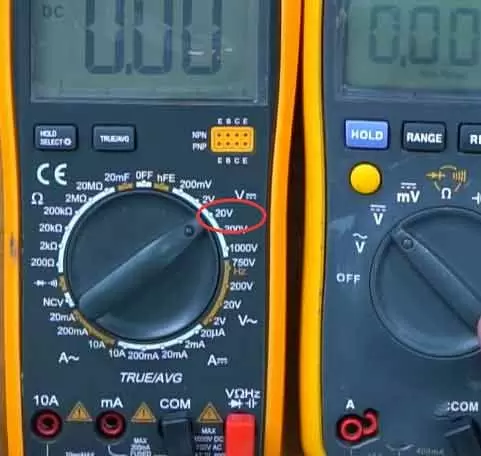

Bước 2: Điều chỉnh cho Đồng hồ vạn năng có thang đo
Đối với đồng hồ vạn năng có thang đo, hãy đặt mặt số ở điện áp DC 20V. Phạm vi này đủ để bao phủ hầu hết các loại pin điện thoại di động, thường hoạt động dưới 20V.
Ghi chú: Của chúng tôi Bộ pin 18650 được thử nghiệm trong phạm vi này để đảm bảo hiệu suất tối ưu.

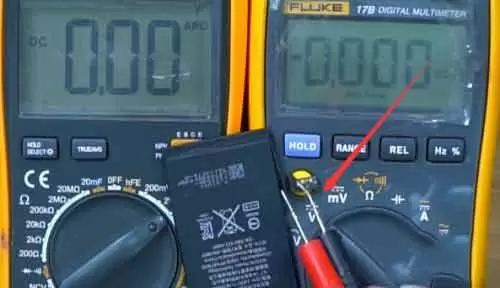

Bước 3: Xác định cực tính của đầu dò
Tiếp theo, hãy làm quen với các đầu dò thử nghiệm. Như trong hình minh họa, đầu dò màu đỏ là dương và đầu dò màu đen là âm. Mã màu này là tiêu chuẩn trên hầu hết các đồng hồ vạn năng và rất quan trọng để đo chính xác.
Nhắc nhở về an toàn: Luôn xử lý đầu dò cẩn thận để tránh đoản mạch, một thực hành mà chúng tôi tuân thủ nghiêm ngặt trong kiểm tra tải pin thủ tục.

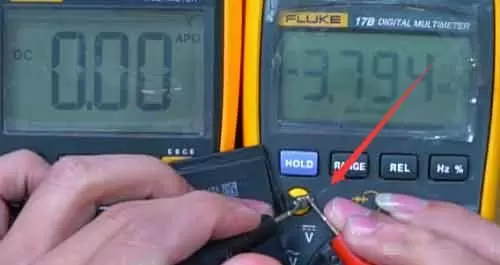

Bước 4: Kết nối đầu dò với cực ắc quy
Cẩn thận chạm đầu dò vào cực của pin như minh họa trong hình. Đảm bảo tiếp xúc đúng với cực dương và cực âm.
Sự nâng cao: Trước khi thử nghiệm, hãy vệ sinh các cực của pin bằng cồn isopropyl. Thực hành này, mà chúng tôi sử dụng trong Cân bằng tế bào LiFePO4 quy trình, đảm bảo kết quả đọc chính xác.

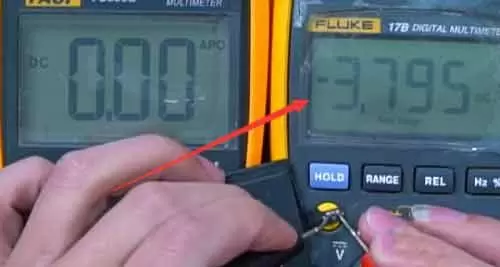

Bước 5: Quan sát giá trị điện áp âm
Nếu bạn kết nối đầu dò không đúng cách, bạn sẽ thấy điện áp âm trên đồng hồ vạn năng, như trong hình. Đây là dấu hiệu rõ ràng cho thấy bạn cần đảo ngược kết nối đầu dò.
Quan trọng: Kết nối không đúng có khả năng làm hỏng thiết bị nhạy cảm. Tại VADE, chúng tôi nhấn mạnh điều này trong hướng dẫn an toàn pin lithium.
| Trạng thái sạc (SOC) | Điện áp pin (V) |
|---|---|
| 100% | 4.2 |
| 75% | 3,9 – 4,0 |
| 50% | 3,7 – 3,8 |
| 25% | 3,5 – 3,6 |
| 0% | 3.3 hoặc thấp hơn |

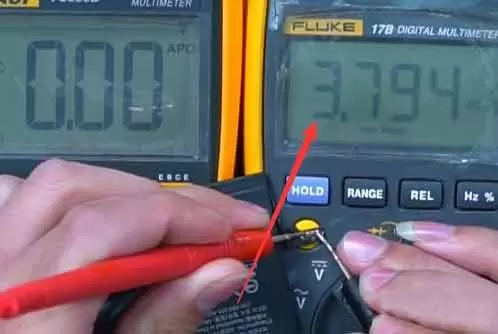

Bước 6: Đặt đầu dò đúng vị trí
Khi các đầu dò được đặt đúng vị trí (đỏ sang dương, đen sang âm), bạn sẽ nhận được giá trị điện áp dương, như minh họa trong hình ảnh cuối cùng. Điều này cho biết kết nối đúng và phép đo điện áp chính xác.
Cái nhìn thấu suốt: Pin điện thoại di động lithium-ion khỏe mạnh thường có điện áp từ 3,7V đến 4,2V khi được sạc đầy. Nếu điện áp đọc được giảm đáng kể xuống dưới 3,3V, pin có thể đã bị xả sâu hoặc hỏng.
Phần kết luận
Việc thành thạo sử dụng đồng hồ vạn năng để kiểm tra điện áp pin là một kỹ năng vô giá đối với cả chuyên gia và người đam mê. Mặc dù các bài kiểm tra này cung cấp thông tin chi tiết có giá trị, hãy nhớ rằng điện áp chỉ là một khía cạnh của tình trạng pin. Đối với các ứng dụng quan trọng hoặc nếu bạn không chắc chắn, tốt nhất là nên tham khảo ý kiến của chuyên gia hoặc sử dụng thiết bị kiểm tra pin chuyên dụng.
