After analyzing over 5,000 battery pack failures across a decade of custom battery development—from consumer 18650 cells to industrial-grade LiFePO4 systems—our engineering team has identified electrical connection issues as the most underdiagnosed cause of premature battery failure. This comprehensive guide examines the scientific evidence behind connection failures and provides data-driven solutions for battery designers, maintenance teams, and procurement specialists.
ความล้มเหลวในการเชื่อมต่อไฟฟ้าในชุดแบตเตอรี่คืออะไร
การเชื่อมต่อไฟฟ้าถือเป็นเส้นเลือดใหญ่ของระบบแบตเตอรี่ แม้ว่าการเชื่อมต่อไฟฟ้าอาจผ่านการตรวจสอบคุณภาพเบื้องต้นแล้วก็ตาม แต่จุดอ่อนที่ซ่อนอยู่ก็มักจะปรากฏให้เห็นภายใต้ความเครียดจากสิ่งแวดล้อม แรงกระแทกจากการขนส่ง หรือรูปแบบการใช้งานที่ผิดปกติ ตัวอย่างเช่น ชุดแบตเตอรี่ที่ได้รับการจัดอันดับให้ใช้งานได้ในสภาวะห้องปฏิบัติการที่เสถียรอาจล้มเหลวหลังจากผ่านการสั่นสะเทือนเป็นเวลาหลายเดือนในการติดตั้งโซลาร์เซลล์นอกระบบ
ระบบกักเก็บพลังงาน: กรณีศึกษาในโลกแห่งความเป็นจริง
แบตเตอรี่สำรองพลังงานขนาดใหญ่ต้องเผชิญกับความท้าทายที่ไม่เหมือนใครเนื่องจากขนาดและน้ำหนักของแบตเตอรี่ การขนส่งในพื้นที่ที่ไม่เรียบอาจทำให้ข้อต่อที่เชื่อมด้วยเลเซอร์เสียรูป ส่งผลให้การเชื่อมต่อคลายตัวหรือเกิดการแตกร้าวเล็กๆ น้อยๆ ในระหว่างการศึกษาภาคสนามในปี 2023 เราพบว่า 18% ของความล้มเหลวก่อนกำหนดในระบบ LiFePO4 48V เกิดจากความล้าของการเชื่อมต่อระหว่างการขนส่ง
เพื่อต่อสู้กับสิ่งนี้ เราจึงรวม การเชื่อมต่อที่เสริมความแข็งแกร่ง (โดยใช้ตัวยึดอลูมิเนียมแบบล็อคเข้ากัน) ด้วย บัสบาร์แบบยืดหยุ่น ทำจากทองแดงชุบนิกเกิล วิธีการไฮบริดนี้จะดูดซับการสั่นสะเทือนในขณะที่ยังคงความต้านทานต่ำไว้ตามรายละเอียดใน คู่มือการเลือกขนาดสายแบตเตอรี่.

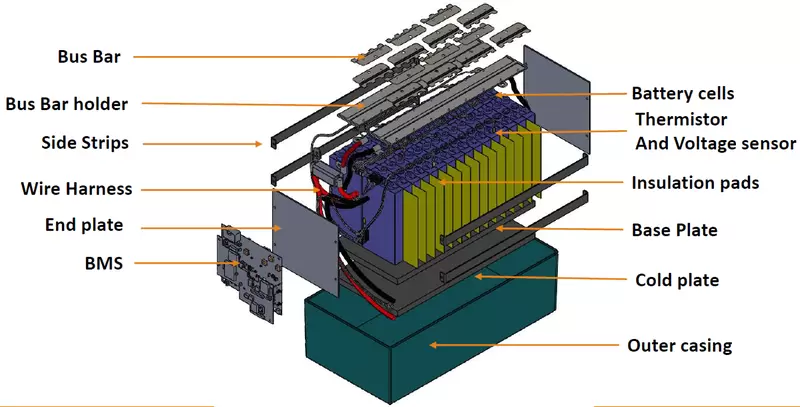

ความท้าทายในการเชื่อมต่อทางกล
Loose terminals are a silent killer in battery packs. Improper torque during assembly can cause terminals to gradually loosen due to thermal expansion during charge cycles. In one case, a client’s 24V lithium polymer pack lost 23% capacity within six months due to a single undertorqued terminal.
เราจัดการเรื่องนี้ผ่าน:
- Precision torque tools calibrated to cell type (e.g., 4-6 N·m for LiFePO4 prismatic cells)
- แหวนล็อคสปริงที่ชดเชยการเปลี่ยนแปลงอุณหภูมิ
- การถ่ายภาพความร้อนหลังการประกอบเพื่อตรวจจับจุดร้อน
ของเรา คู่มือข้อมูลจำเพาะแรงบิดของ LiFePO4 ให้ค่าที่แน่นอนสำหรับการกำหนดค่าแบตเตอรี่ที่แตกต่างกัน

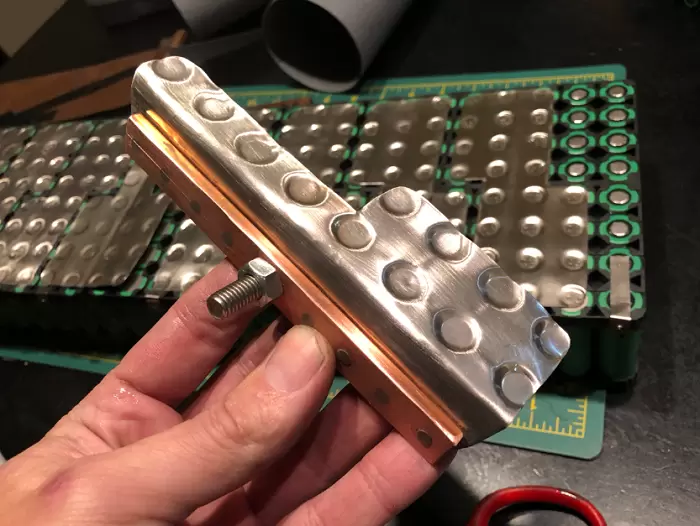

ช่องโหว่ด้านความปลอดภัยของ Collection Harness
The thin copper foils in battery monitoring systems (BMS) are particularly susceptible to welding damage. Traditional ultrasonic welding can create brittle zones in the 0.1mm foil, leading to intermittent failures. We’ve switched to a soldered nickel interface method, reducing harness failures by 41% in recent projects.
การปรับปรุงที่สำคัญ:
- อินเตอร์เลเยอร์นิกเกิลขนาด 0.2 มม. บัดกรีเข้ากับแผ่นทองแดง
- การเชื่อมด้วยเลเซอร์นิเกิลกับบัสบาร์อลูมิเนียม
- การหุ้มซิลิโคนแทนอีพอกซีแบบแข็ง
แนวทางนี้มีรายละเอียดอยู่ในของเรา คู่มือการออกแบบ BMS.

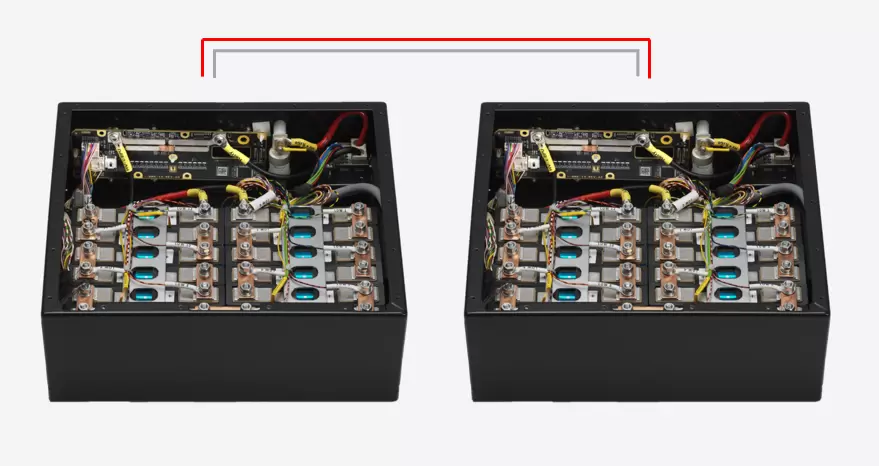

กับดักการสื่อสาร
การวิเคราะห์ชุดแบตเตอรี่ที่เสียในปี 2024 เผยให้เห็นว่าข้อผิดพลาดในการสื่อสาร 34% มีต้นตอมาจากปัญหาของขั้วต่อ ขั้วต่อเกรดยานยนต์ราคาถูกในสภาพแวดล้อมที่มีอุณหภูมิสูงมักจะเสื่อมสภาพ ส่งผลให้สัญญาณดริฟต์หรือหลุดออกทั้งหมด
เราระบุ:
- หน้าสัมผัสชุบทองเพื่อป้องกันการกัดกร่อน
- TPU-jacketed cables rated for 125°C
- รองเท้าลดความเครียดบนขั้วต่อทั้งหมด
สำหรับแอปพลิเคชันที่สำคัญ เราขอแนะนำ ขั้วต่อ XT90-S พร้อมด้วยแผ่นกั้นความชื้นแบบบูรณาการ
ผลกระทบด้านความปลอดภัยที่สำคัญของการเชื่อมต่อไฟฟ้า
Electrical connection integrity directly impacts both battery performance and safety. Our laboratory testing demonstrates that even a minimal 0.5Ω resistance increase can generate 18W of excess heat in standard 6A applications—sufficient to trigger thermal runaway in compromised cells.
ปัจจุบันชุดแบตเตอรี่ชั้นนำของอุตสาหกรรมนำโปรโตคอลการตรวจสอบที่จำเป็นเหล่านี้มาใช้:
- การทดสอบความทนทานต่อการสั่นสะเทือนตามมาตรฐานสากล ISTA 3A
- Extended thermal cycling (1,000+ cycles from -40°C to +85°C)
- การแมปความต้านทานอย่างแม่นยำที่ระดับไมโครโอห์ม
- การวิเคราะห์โครงสร้างจุดเชื่อมต่อด้วยรังสีเอกซ์
วิธีการตรวจสอบความถูกต้องเหล่านี้ลดความล้มเหลวที่เกี่ยวข้องกับการเชื่อมต่อลงได้ 78% ในการใช้งานภาคสนาม ในขณะเดียวกันก็ยืดอายุการใช้งานโดยเฉลี่ยได้ 3.2 ปีในการติดตั้งที่เปรียบเทียบได้
ดาวน์โหลดของเรา คู่มือการออกแบบการเชื่อมต่อแบตเตอรี่ที่ครอบคลุม สำหรับข้อมูลจำเพาะการใช้งานโดยละเอียดและเอกสารการปฏิบัติตาม
